led显示屏控制卡 LED显示屏控制卡如何安装?

一、准备微信LED显控卡

二、微信显示电力线连接控制卡

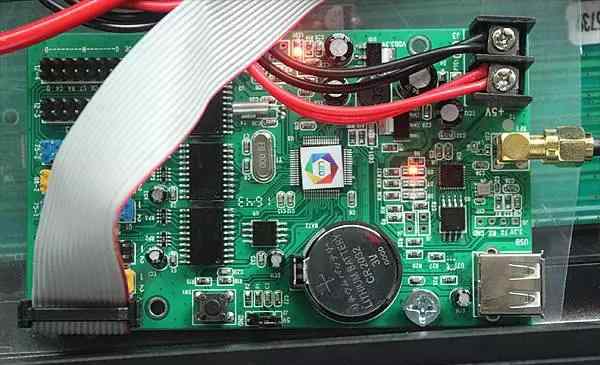

固定好微信显示电源和控制卡,将控制卡连接到电源线上,控制卡上标有正负极!(对应电源端子的正极线通过+5V连接到控制卡,对应控制卡的负极线连接到GND)

第三,控制卡与单元板的排线连接

控制卡通过排线与显示屏连接,根据单元板的接口类型选择控制卡上对应的接口连接。屏幕从上到下对应控制卡上对应接口类型的1和2。例如,从上到下类比第一高连接器12-1和第二高连接器12-2,注意扁平电缆连接的正负方向。

四、控制卡与天线的连接

控制卡上有一个连接天线位置,请看上图(网络端口控制卡省略此步骤)

V.带电

通电前检查电路。通电前,请检查电路是否正常。通电后,电源和控制卡会亮起红灯!

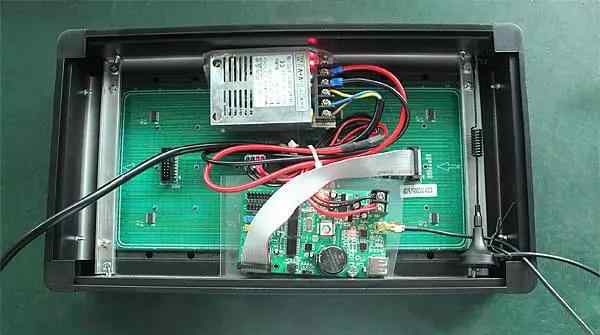

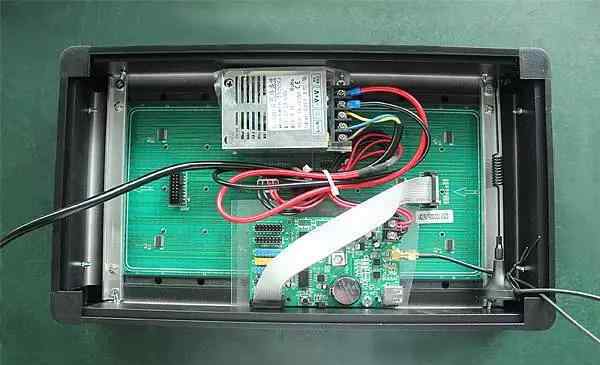

完成后,控制卡如下

随着LED行业的快速发展,LED显示控制卡市场需求日益增加,无线LED控制卡能够很好的满足客户统一管理、集群传输的市场需求。比如社区宣传用LED屏,车载屏,政府项目,移动,电信,银行门屏,批量安装,易于管理,处于免维护状态,是用户的最佳选择。那么,为了避免使用控制卡时不必要的损失,需要注意以下几点:

1.请保持控制卡在干燥、相对稳定的环境中工作,温度、湿度过大,环境多尘,对控制卡极为不利。

2.在不停电的情况下,严禁插拔串口,以免操作不当损坏电脑串口和控制卡串口。

3.系统带电工作时,严禁调整控制卡的输入电压,以免调整不当和电压过高损坏计算机串口和控制卡串口。控制卡正常工作电压为5V。调节电源电压时,应取下控制卡,用万用表测量缓慢调节。

4.严禁将控制卡的接地端子与显示框短路,否则一旦显示框上积累静电,很容易损坏电脑串口和控制卡串口,导致通讯不稳定。静电严重的话会烧坏控制卡和屏幕上的显示单元。因此,当室外屏幕或通信距离较远时,建议用户必须使用串口隔离器,以避免计算机串口和控制卡串口因接地电路、浪涌、感应雷和热插拔等恶劣环境而损坏。

5.需要保证控制卡和计算机串口的正确连接,以免输入信号不正确而损坏控制卡串口和计算机串口。

6.不要将控制卡连接到单元板上。尽量直接引至开关电源,因为单元板在工作过程中电压不稳定。会造成控制卡快慢,严重无法通讯,或者程序跑偏需要修复,尤其是u盘控制卡,在电压不稳定的情况下可能无法读盘或者读盘不正确。

7.很多室内单色或者双色,甚至全彩,不调试的时候直接连到控制卡上电,可能会大面积烧坏单元板后面的扫描驱动芯片。请只连接一个单元板进行调试。调试完毕,拔下电源,然后连接控制卡。

LED显示控制卡是产品的核心设备,需要掌握使用上述控制卡的常识。

LED显示控制卡有哪些类别?

分为三种:单色控制卡、多色控制卡和全色控制卡。

使用LED显示控制卡需要注意什么?

不同品牌的控制卡和对应的安装软件是不一样的。同一个品牌也分不同型号,功能不同。常见的小面积单色屏简易无分区控制卡,性价比高;而面积稍大一些的可以用分区控制卡,价格更高。

LED显示控制卡的连接方式有哪些?

控制卡与计算机的主要连接方式有:网络端口(TCP/IP)、串口(RS232、RS485)、u盘导通、GPRS无线连接等。

如何选择LED显示控制卡?

首先了解LED显示屏的规格尺寸,计算点数,知道自己需要的效果是同步还是异步,是否需要二次开发;然后,确定同步和异步,确定效果,确定点数范围,确定价格范围,最后确定卡;选择最合适的控制卡不一定是价格高质量好的最合适的。最后,软件不适合自己和客户。
