初三物理电学 初中物理电学六大专题

问题1电路计算

例1。如图所示，电源电压是恒定的。合上开关S1和S2，电压表示数为9V，电流表示数为1.5A:关闭开关S2，电压为6v。那么R1和R2的电阻值分别为()

a、6ω、2ωB、6ω、3ω

c、4ω、2ωD、4ω、3ω

故障分析:对于并联电路，由于有一个一灯亮，说明一灯亮的电路是开路，不亮的灯一定是开路。(因为短路的话会烧坏电源。所有的灯都关了。)

问题四电路设计

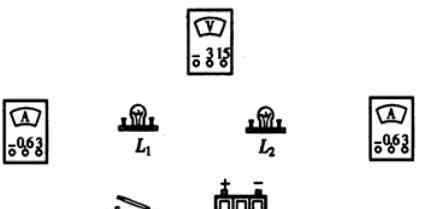

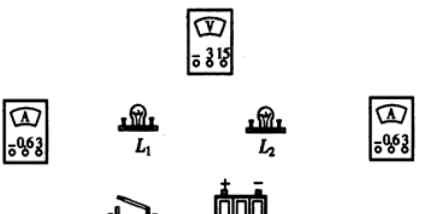

例4:现有电源、开关、电线、电表(2)和灯泡(2)。请设计一个两个灯泡并联的电路。要求开关能够闭合以测量通过灯L1的电流和电压以及电路的总电流和电压。要求:①画电路图；②用笔画线代替导线连接下图所示的物理电路。

做题的思路:通常只要对比电路图，从电源的正极开始，把物理图中的元器件一个个连接起来。对于复杂物理图的连接，我们可以完成以下步骤:

(1)在电路图中选择单个电路，根据该电路连接物理图中对应的元器件。

(2)根据电路图，将所选电路外的元器件连接到物理图中的相应位置。连接电路外的元件时，找出电路中的电流分流点和汇聚点，将电路外的元件连接在两点之间。这里要特别注意的是，物理图中元件的连接顺序必须与电路图中元件的顺序一致。

(3)正常情况下，电压表最终与电路相连。

总结:以上连接实物图的方法可以用一句话概括:先找到路，再连接图纸，然后填空。连接物理图纸时，导线不应交叉，导线的末端必须连接到每个组件的端子上。

问题5测量未知电阻值

电阻的测量将在下期详细介绍。

问题六综合应用题

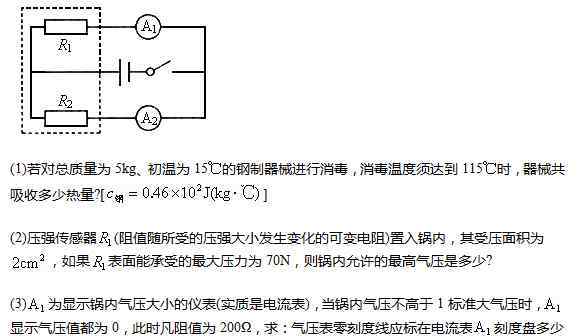

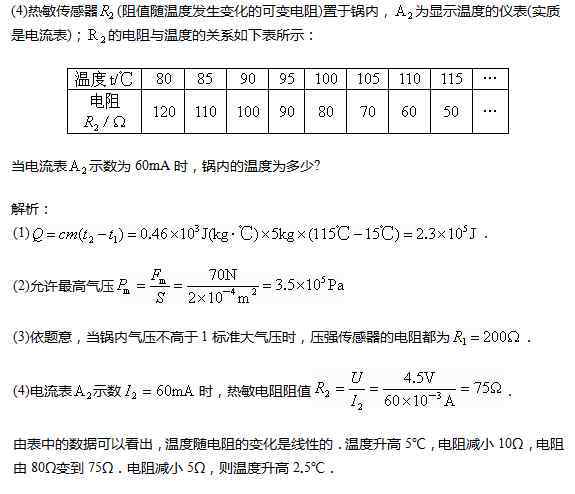

在医院里，高温高压蒸汽灭菌器用于对仪器进行消毒。不同的仪器需要不同的温度和压力。如图所示，显示了自动测量锅内温度和气压的电路原理图(锅内部分电路在虚线框内)。电源电压始终为4.5伏.
