换向阀 简要说明电磁换向阀工作原理

今天，达兰液压边肖给你举个例子，简单说明一下电磁换向阀控制的液压系统是如何工作的。

以两位四通电磁阀为例，简要说明电磁换向阀的电磁铁是如何控制液体流向的。

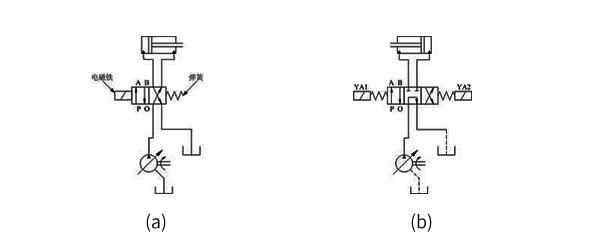

如图1所示，进油口p供油，油泵供油，回油口o接收液压缸回油，并将其排入油箱。两位四通阀由电磁铁控制，电磁铁通电时，P与B连通，A与O连通..电磁铁断电时，P与A通信，B与o通信。

图中所示的车站由电磁铁供电。这时，如果液压泵工作，液压缸右腔供油，左腔出油，活塞杆缩入液压缸。如果控制电磁铁断电，液压缸的活塞杆将伸出。

同样，可以分析图中三位四通阀的控制过程。电磁铁YA1和YA2都不通电时，阀芯在两端弹簧的作用下处于中间位置，阀门的滑阀功能是泵卸荷。

阀芯在中间位置时，液压缸活塞杆保持原位。电磁铁YA1通电，YA2断电时，P与A连通，O与B连通；电磁铁YA1断电，YA2通电时，P与B通信，O与A通信..
