光栅原理 光栅尺的工作原理

普通光栅的工作原理是基于物理学中莫尔条纹的形成原理。当将两个光栅标尺以指示器光栅上的线和标尺光栅上的线之间的角度放置时，两个光栅标尺上的线将不可避免地相互交叉。在光源的照射下，黑线在路口附近的小区域重叠，所以挡光面积最小，挡光效果最弱。光的积累使这个区域出现亮带。相反，在远离交点的区域，由于两个光栅标尺的不透明黑线的重叠部分越来越少，不透明区域的面积逐渐增大，也就是遮光区域逐渐增大，使得挡光效果应变强烈，只有很少的光线可以通过该区域的光栅，导致该区域出现暗带。这些线几乎垂直于光栅线，交替出现的亮带和暗带是莫尔条纹。莫尔条纹具有以下特性:

2.刻划钢卷尺尺

测量过程:反馈产品提供的输出信号由光源通过刻在直尺或圆盘上的网格线产生，然后由光电转换装置处理。读取装置由光源、标线玻璃和栅格窗口以及光电二极管接收装置组成。反馈产品采用红外发光二极管作为光源，具有安全、使用寿命长的特点。

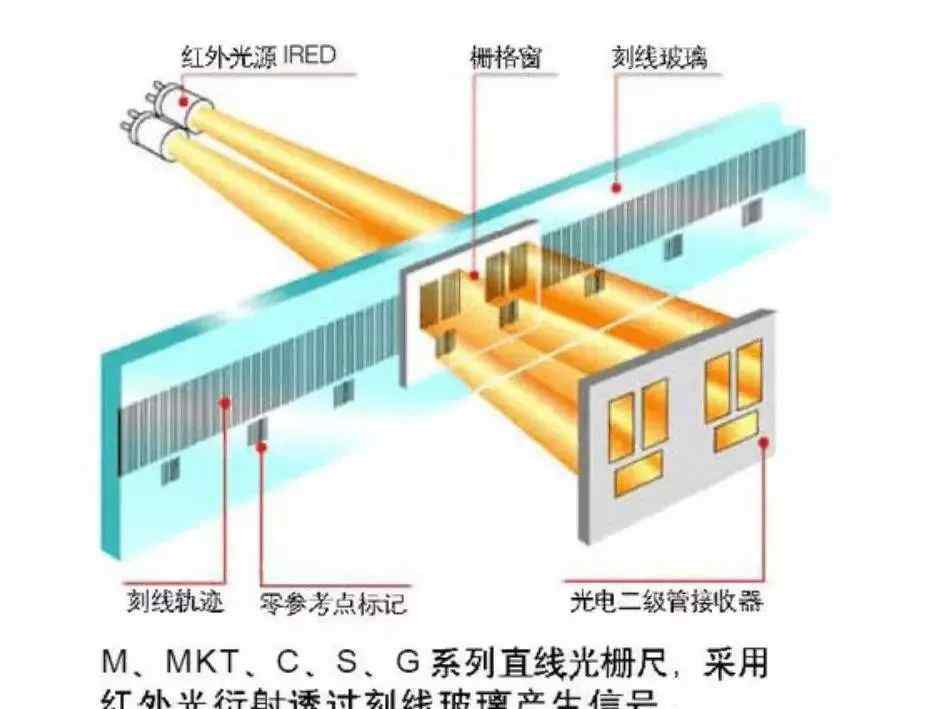

1.划线玻璃的反馈系统

在被光电二极管接收之前，红外光束首先通过带有划线轨迹的板和栅窗，板和带有划线轨迹的栅窗之间的相对运动产生正弦波形式的光波。光波被光电二极管接收后，将被转换成初始电流正弦波信号，这些电信号的周期与栅极间距相同。

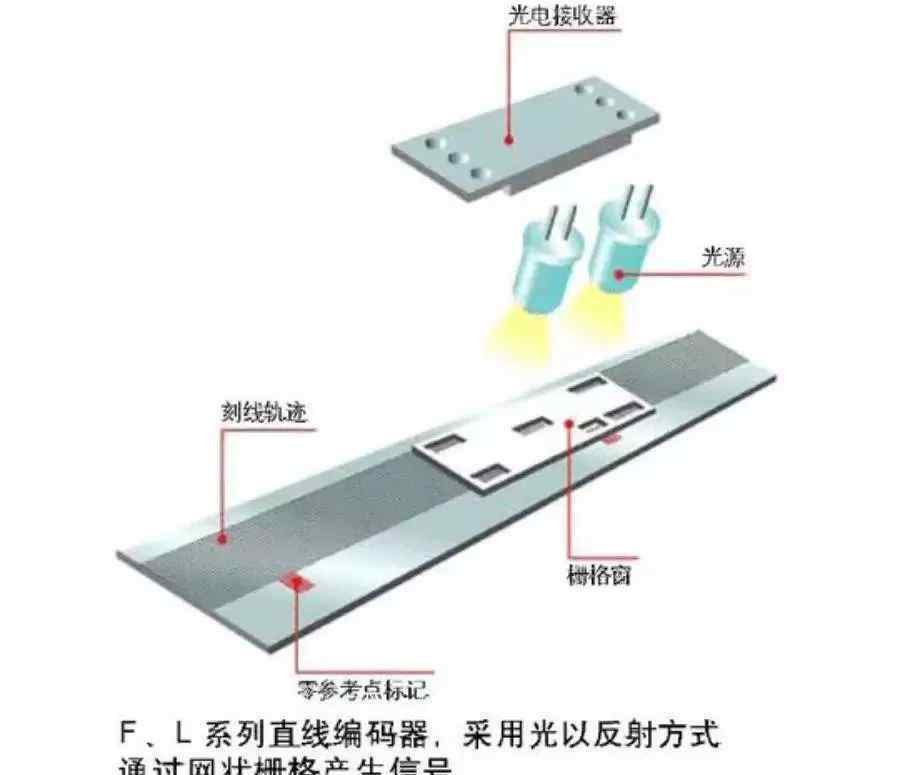

2.划线钢带反馈系统

工作原理是让光线以反射的方式通过网格。读取系统由作为划线钢带光源的发光二极管组成。网络成像装置和信号光检测元件采用最新专利技术设计，可以使成像在同一平面上，大大提高了信号的准确性和可靠性。

3.旋转和角度编码器

旋转和角度编码器，它利用衍射光通过刻线玻璃光栅盘，然后通过光电转换产生电信号。间距由每转多少行决定
