温度缝 建筑“三缝”：伸缩缝、沉降缝、防震缝，你分清楚了吗？

伸缩缝、沉降缝、抗震缝:统称变形缝。

什么是变形缝？

由于温度变化、地基不均匀沉降和地震因素的影响，建筑物容易变形或破坏。所以在设计的时候要提前把建筑分成几个独立的部分，让每个部分都可以自由独立的变化。这种垂直分隔建筑物的预留缝称为变形缝，包括伸缩缝、沉降缝和抗震缝。

首先欣赏一组优秀项目的变形缝:

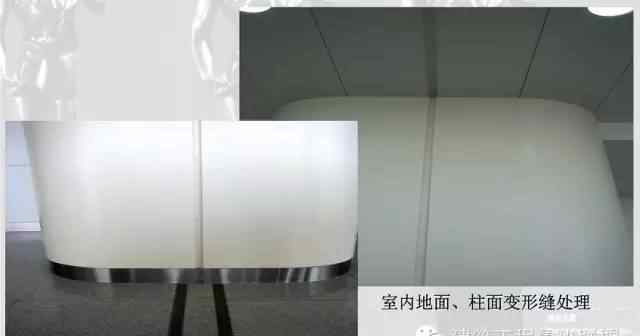

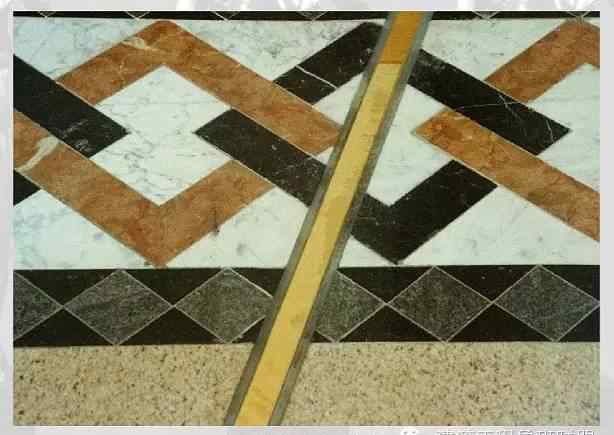

室内变形缝

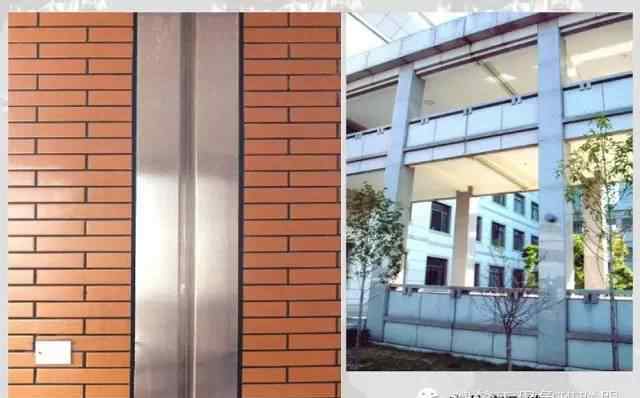

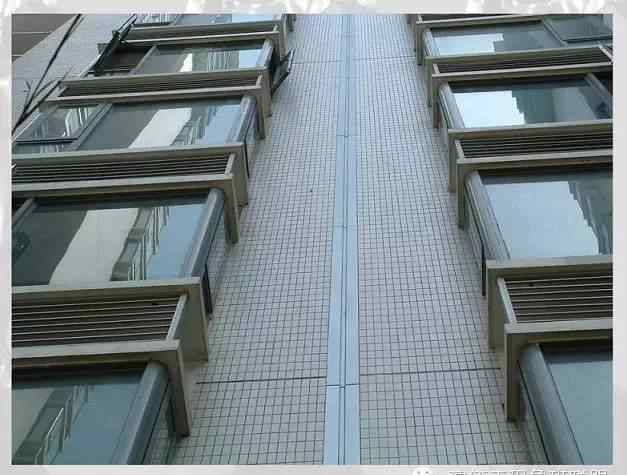

室外变形缝

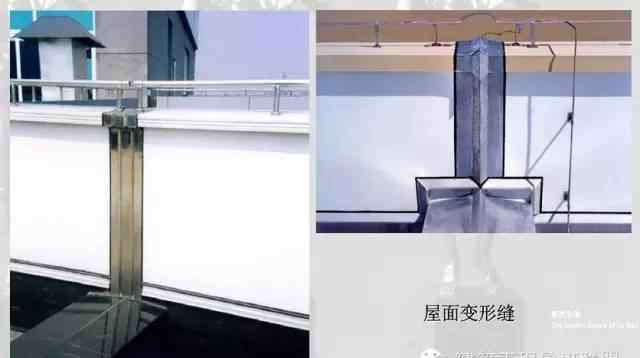

屋顶变形缝

I .伸缩缝

1、名词解释

伸缩缝:设置变形缝，以避免建筑较长时因热胀冷缩而导致结构构件开裂。

2、需要设置接缝

(一)建筑长度超过一定限度的；

②建筑平面复杂，变化多；

③建筑中的结构类型发生了很大变化。

3.设定原则

设置伸缩缝时，通常沿建筑物的长度方向等间距或结构变化较大时，在竖向留有空隙，基础以上的建筑构件全部断开，分成独立的部分，可在水平方向自由伸缩。基础部分受温度变化影响较小，一般不需要断开。

4、接缝间距

伸缩缝的最大间距应根据不同材料的结构来确定。详见《混凝土结构设计规范》(2002)。P112页上的表9.1.1列出了具有各种砌体结构和钢筋混凝土结构的建筑物的伸缩缝的最大间距。

5、接缝的结构

伸缩缝的宽度一般为20-40毫米，通常采用30毫米。

6.其他要求

在结构处理上，砖混结构可采用单墙方案或双墙方案；框架结构可以采用双柱双梁方案，也可以采用悬臂梁方案。

(1)墙体伸缩缝结构:

墙体伸缩缝一般做成平缝，当墙体厚度超过240mm时，也可做成错缝、企口缝。

外墙变形缝一般采用麻纤维沥青、泡沫塑料条、油膏等弹性防水材料填充，接缝处覆盖镀锌铁皮、彩钢板等材料；内墙变形缝一般用木板和各种金属板覆盖，用于室内装饰。

(2)地板伸缩结构:

楼板伸缩缝的接缝一般用麻纤维沥青、泡沫塑料条、油膏填充进行密封处理，铺上金属、混凝土或橡塑等活动盖板。其结构处理应满足地面平整、光滑、防水、卫生的使用要求。

吊顶伸缩缝应结合室内装修进行。接头一般用金属板、木板或橡胶板覆盖，接头盖板只能固定在一侧，以保证接头两侧的构件能在水平方向自由拉伸变形。

③屋面伸缩缝结构:

屋面伸缩缝主要有两个位置:伸缩缝两侧相同的屋面标高和两侧高低错落的屋面。当伸缩缝两侧屋面标高相同且为主屋面时，通常采用防水油膏进行嵌缝和泛水处理；若为非居住屋面，在缝两侧砌半砖低墙，分别进行屋面防水和泛水处理，要求与屋面防水和泛水结构相同。在矮墙的顶部，传统的方法是用镀锌铁皮覆盖接缝。近年来，用彩钢板、铝板甚至不锈钢板覆盖接缝逐渐流行起来。

二、沉降缝

1、名词解释

沉降缝:是为防止因地基承载力不同或各部位荷载差异大而造成建筑物不均匀沉降和损坏而设置的变形缝。

2、需要设置接缝

(1)建筑物建在不同的地基上，难以保证均匀沉降时；

②同一建筑物相邻部位基础形式、宽度、埋深差异较大时，容易形成不均匀沉降；

③同一建筑物相邻部位高差较大(一般大于10m)时，荷载差异较大或结构形式变化较大，容易导致不均匀沉降；

(4)平面形状复杂，各部分连接部位薄弱时；

⑤原建筑与新建或扩建建筑之间。

3.设定原则

设置沉降缝时，建筑物的基础、墙体、楼板和屋顶必须在垂直方向断开，使各部分形成一个可以自由沉降的独立刚度单元。

4、接缝的结构

沉降缝也可用作伸缩缝。沉降缝的宽度与地基条件和建筑高度有关。

①基础沉降缝的结构处理:沉降缝的基础也应断开，其结构处理包括砖混结构和框架结构。砖混结构墙体下的条形基础通常有三种处理形式:双壁偏心基础、悬臂梁基础和柱交叉布置。

②墙体、楼板、屋面沉降缝结构:常用镀锌铁皮、铝合金板、彩钢板覆盖墙体沉降缝；楼板、楼板、屋面沉降缝的盖缝处理与伸缩缝结构基本相同。顶板盖缝处理应充分考虑变形方向，尽量减小不均匀沉降带来的影响。

三.抗震接缝

在抗震设防烈度为7-9度的地区，有下列情形之一的，应当设置抗震缝:

1.相邻房屋高差大于6m；

2.房屋错层，层高差大；

3.相邻结构的刚度和质量差异很大。

抗震缝的宽度一般为50-100毫米，但对于多层和高层钢筋混凝土建筑，最小缝宽应符合下列要求:

1、高度小于15m时，缝宽70mm；

2.当高度超过15m时，根据不同设防烈度增加缝宽:

6度区域，缝宽增加20mm建筑物每增加5米；

7度区域，缝宽增加20mm建筑每增加4米；

8度区域，缝宽增加20mm建筑每增加3米；

在9度区域，建筑每增加2m，缝宽将增加20mm。

抗震缝应沿建筑物的整个高度设置。一般情况下，基础是不能分开的，但平面复杂时，基础也要分开。

一般应在接头两侧设置双层墙体或柱子，以加强抗震接头两侧房屋的整体刚度。

墙体、楼板、屋面的抗震缝构造与沉降缝基本相同。另外要注意的是，抗震缝不要做错，不要做企口，这样就失去了抗震缝的作用。
