说到抄板，你可能会觉得没有什么技术含量，实际抄过的人应该有很深的体会——没那么简单。

PCB复制没有软件，只能用卡尺测量绘制，速度慢，精度差。用软件复制板是非常容易的。一般用Delta公司的复制软件比较方便。可以先对PCB板进行扫描或者拍照，然后根据葫芦画瓢将图片加载到软件中。复制后用protel99打开，修复后再转到protel99兼容格式。麻烦的是，从PCB图改成原理图比较麻烦，需要经验和一定的基础才能做好。

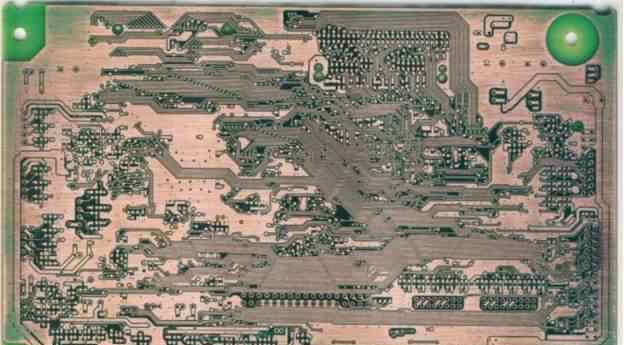

多层板复制比较麻烦，因为内层看不见，只能破坏样品。常见的方法是先复制上下两层，拆前保存上下两层的照片(备查)。准确的方法是拆除所有组件，登记所有组件的参数，并将组件和丝网印刷层的编号一一对应。保留原始数据后，对裸露的PCB板进行拍照或扫描，并将获得的照片或扫描加载到软件中。软件对照片格式有不同的要求，过大的照片文件会过大，影响复印速度。上下两层完成后，可以用砂纸打磨表面已完成的一层，逐渐露出内层，复制一层，打磨下一层，直到完全完成。

现在业界有很多知名公司，可以帮你完成复杂的PCB复制。对于一些比较简单的电路板，自己复制也是很有价值的体验。今天，边肖将向你介绍抄纸板的技巧。

所需设备:扫描仪、计算机，需要安装PORTEL99和AUTOCAD软件。

1.首先把你要复制的PCB放入扫描仪，启动扫描仪，注意调节扫描仪内的亮度和对比度。

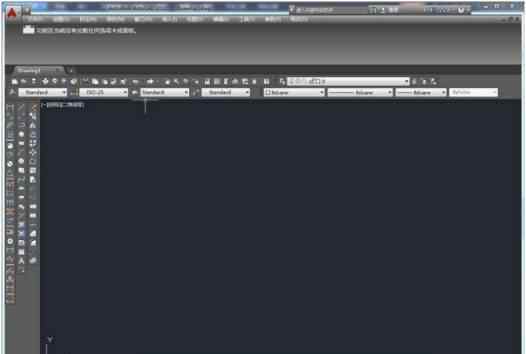

2.打开自动计算机辅助设计软件，创建一个新的计算机辅助设计文件，并在插入菜单中选择插入点阵图像。选择要插入的图像后，将出现“插入图像”对话框，选择比例为1:1。

3.插入印刷电路板图像后，绘制一个矩形框来覆盖印刷电路板图像的框架。画框的时候要注意对象跟踪的对象的锁定点。如果画框不画，画电路图的过程中图像会不小心移动，你就很难注册了。

4.绘制组件包，因为我们要复制的PCB中使用的组件包不一定与PORTEL99中的一致，所以我们需要构建自己的组件包，即在我们要绘制的PCB中绘制组件形状。在绘制组件封装时，我们需要计算印刷电路板上使用了多少种封装，每个封装只需要绘制一种。各种包装抽取后，必须转移到PORTEL 99进行处理。

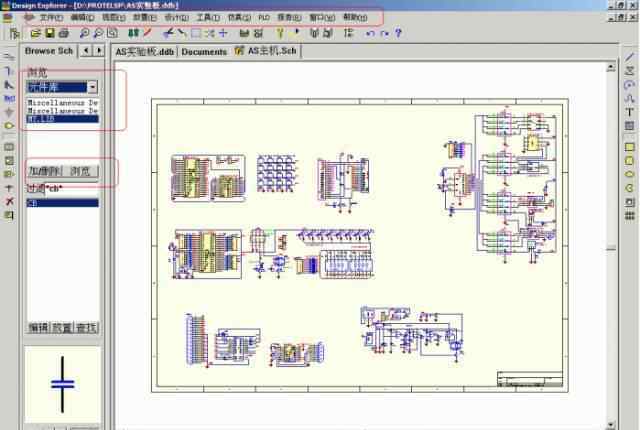

5.打开PORTEL99，先新建一个PCB文件，然后在PORTEL99 PCB编辑器的文件菜单中选择导入CAD文件，导入绘制了组件模型的CAD文件。导入成功后，元件封装的基本图形会出现在PORTEL 99 PCB编辑器中。

6.在PORTEL99中创建新的PCB组件编辑器，然后打开PCB组件编辑器。创建新组件后，从PORTEL99 PCB编辑器中选择一个组件包，并将其复制到用于组件制造的PCB组件编辑器中。

7.所有组件包制作完成后，放入PORTEL99 PCB编辑器，然后导出为CAD文件。

8.打开这个元器件封装图的CAD文件，然后打开之前有PCB图片的CAD文件，将元器件封装图复制到有PCB图片的CAD中。此时，关闭只有元器件封装图的CAD文件，只需在有PCB图的CAD文件中工作，根据元器件放置角度和PCB图位置依次排列元器件，注意通过复制粘贴制作更多的子元器件。

9.焊盘和过孔的放置:放置元件封装后，下一步工作是放置焊盘和过孔。首先，在CAD中测量垫的内径和外径。然后在绘图菜单中，选择圆环的子项，确定圆环的内径和外径。放置焊盘时，应一次性放置大小相同的焊盘，但不能放置方形焊盘和多边形焊盘。虽然在CAD中多边形可以通过填充方式填充为实体，但是填充后的实体在转移到PORTEL 99时只会有空的边框。所以如果PCB图中有多边形焊盘，我们可以用线画出焊盘的边缘，然后转移到PORTEL99，再放上对应的焊盘。

10.路线绘制:绘制焊盘后，开始绘制路线。在“绘图”菜单中，选择聚合线，确定聚合线的起始宽度和终止宽度，然后开始绘图。在绘制过程中，如果是直线，则选择正交路线，如果是45度或其他角度，则取消正交路线。如果整个电路板的宽度只有几个规格，我们也可以使用它

11.当描图完成后，我们进行计算机辅助设计的最后一项工作，放置丝网印刷。如果是文本，则通过放置文本框来实现。如果是不规则的丝网印刷线条，就要用聚线。当然，您可以直接用线条绘制，然后在PORTEL 99上编辑线条宽度。

12.经过以上步骤，CAD中的工作已经基本完成。如果不转PORTEL，也可以让PCB厂商帮你做板。也可以打印出自己需要的层，自己做PCB。当然，我写这篇文章的最终目的是告诉读者将所描绘的图形转移到PORTEL，所以我们必须继续下面的步骤。

13.打开PORTEL99印刷电路板编辑器，并导入您已经跟踪电路的计算机辅助设计文件。请注意，在导入文件的对话框中，每一层CAD应该对应于每一层PORTEL99。这很重要。不管你的图层在CAD中的名字是什么，你必须知道这个图层在PORTEL99中应该处理什么图层。如果你不控制误导，你会花更多的时间在PORTEL 99中转换图层。

14.最后编辑。导入PORTEL99后，进行适当的编辑。例如，当我们导入时，我们把电路和焊盘放在顶层，然后你应该把所有的焊盘放在多层。此外，无论您在CAD中调整丝网印刷字符的哪个角度，当您转到PORTEL 99时，它们都会变得正确。此时，您将根据物理印刷电路板调整它们。

15.如果有另外一行或者丝网印刷，就按照上面的方法做，然后导入PORTEL 99进行集成，注意镜像。最后，对照图片或印刷电路板仔细检查，你可以做适当的修改，你就完成了。

注意事项:

如果在CAD中不小心移动了图片，画出来的线都是不可见的。此时，您应该移除所有图片，然后选择您绘制的所有线条。
