电压互感器接线 图文详解电压互感器和电流互感器的接线方法

一、电压互感器和电流互感器二次侧接地原因

电压互感器二次侧要有接地点，主要是出于安全考虑。当初级绕组和次级绕组之间的绝缘被高压破坏时，初级侧的高压将流向次级侧。二次侧的接地可以保证人员和设备的安全。此外，相电压可以通过接地提供给绝缘监测装置。

电流互感器的二次侧应在一点接地。由于高压电流互感器的一次侧为高压，当一次线圈和二次线圈之间因绝缘损坏而发生高压击穿时，会造成高压跑低压。如果二次线圈在某一点接地，会将高电压引入地面，二次线圈保持接地电位，从而保证人身和设备的安全。

二、变压器二次接地

指电流互感器二次S2端子接地，或电压互感器N端子接地。

只要单点接地，由于二次和一次变压器是隔离的，所以接地前二次绕组与大地没有电位关系，接地后变压器不会与大地形成回路，正常运行时电流不会流向大地。

当一次绕组和二次绕组之间的绝缘损坏时，将一次高压串联到二次回路中，一次高压与地有固定的电位关系，使电流流向地，变压器的二次电压被箝位在地电压上，以保证二次仪表的安全和人身安全。

三、电压和电流互感器的连接方法

电流互感器和电压互感器的规格和品种分为超高压、高压和低压。各种比率的变压器数量和连接方式主要由供电电压和供电方式决定。

1、电流互感器的连接方法

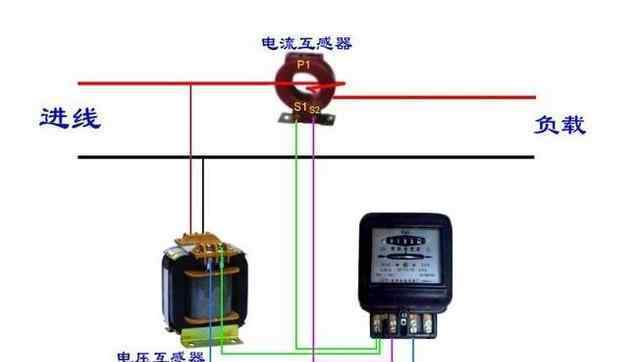

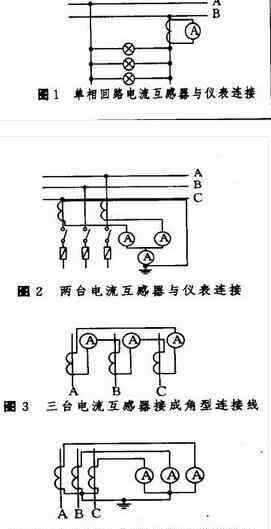

单相回路中只有一个回路，因此可以使用电流互感器来测量回路中的电流，如图1所示。这就是我们实际使用的电灯电路。在三相三线电气回路中，由于相线和零线之间没有负载，两个电流互感器可以连接成V型连接方式，可以连接两个电流表测量电流。连接模式如图2所示。这种连接方法是将两个电流表连接到二次图的公共导线上。为了节省设备，简化接线，在三相负载基本平衡的情况下，还可以连接一个电流互感器和一个电流表作为参考。同时，在三相三线回路中，有时三个电流互感器连接成一个角连接，如图3所示，分别测量三相电流。三相四线制供电系统中，电流表要装三个电流互感器，接线方式可以是星形接线，如图4所示。

2.电压互感器的连接方法

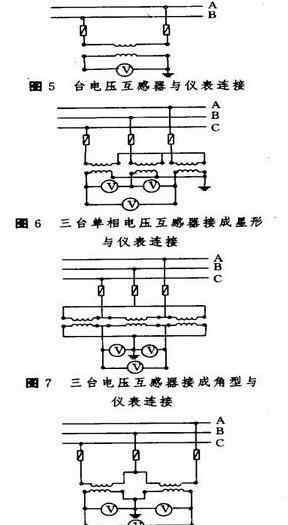

单相回路中只有一个回路，只需要一个单相电压互感器就可以将初级线圈连接到高压供电线路上，低压线圈(次级线圈)连接到电压表端子上，如图5所示。在三相电路中，为了安装电能表、电功率表、电流表等。为了观察三相电压，三相电压互感器或三个单相电压互感器可以组装在一起形成星形或角形连接。如图6和7所示。有时，两个电压互感器连接成V形连接来测量三相电压，如图8所示。
