在线式气体检测远程传输系统 农业和工业气体在线监测报警系统

一.导言

在一些关键场合，环境中有毒有害气体的积累会导致各种生产事故。云IOT生产的气体监测报警系统主要用于各种防灾环境，如大型铁路隧道、地下管网、泵站、化工环境、人防工程、地理断层等。用于在线监测环境中O2、CO、CH4、H2S、H2、SF6、NH3、温度和湿度的状况，主机系统可以根据设定的报警值进行报警，如果需要后台监控，系统自带配套的主机软件，可以直接与仪器连接，也可以由主机添加相应的模块，通过有线或无线方式向后台软件发送数据。

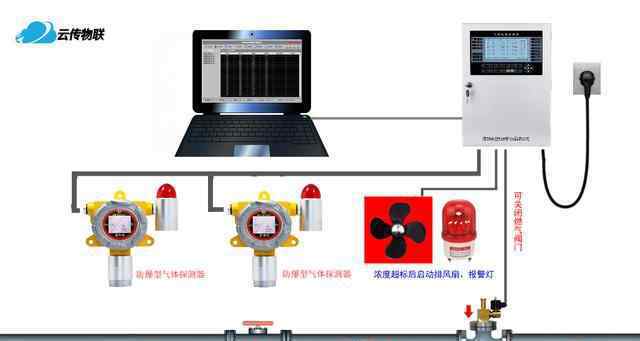

二、系统图

三.单元功能介绍

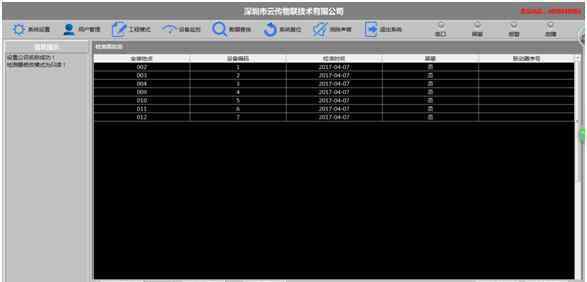

1.后台监控单元:

组成:计算机+系统上位机软件

功能:生产现场环境气体状态远程在线监测，第一时间获取报警信息等现场数据，协助决策者启动相应计划。

2.传输:

组成:有线网络或无线网络

功能:实时数据传输。

3.本地主机单元:

组成:主机+控制器+声光报警器

功能:前端数据的集中处理、保存和现场显示、报警值设置等。、超限数据声光报警，相应的安全保护装置(如风机)自动启动，通过网络将数据上传到软件后台。

4.前端采集单元:

成分:变送器

功能:采集现场环境气体含量、温度和湿度的状态数据，转换成数字信号，上传到上位机。

四.主机技术参数

监控主机采用真彩色高分辨率液晶屏，操作简单高效。除了常规的H2、CH4和一氧化碳外，还含有O2、CO2、H2S、SF6、s O2、NO2等气体数据要及时存储。用户可以选择将数据上传到上级系统(RS485)或上位机。每台主机可接入总线(RS485)上的199个监控分站，8个气体变送器可连接至子线路(4-20mA)以设置报警值

用户可以选择将数据上传到上级综合监控系统或实时上传到后台。

环境温湿度自动监测，定期排风或人工排风。

★温度显示范围:-20 ~+90℃。

★湿度显示范围:0 ~ 99% RH。

★电源:AC220V。

★报警输出触点电源:AC220V/7A。

★控制信号输出触点功率:380V/15A或220V/15A。

★监控主机外形尺寸/重量:380X270X65，3KG。

★上位机可以按照指定的格式通过485端口直接将数据上传到其他综合监控系统。

★数据可在后台系统转换成所需格式，提供给其他系统读取。

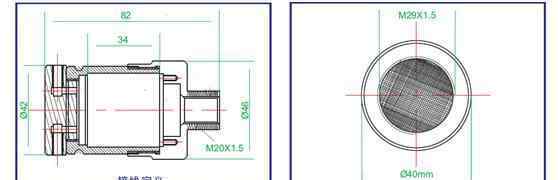

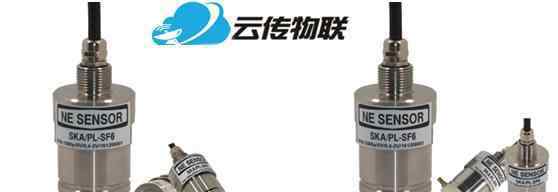

动词 （verb的缩写）变送器技术参数

★检测气体:常规co、NH3、H2S、SO2、CO2等气体变送器可定制。

★检测原理:电化学检测原理、红外检测原理、光离子PID检测原理、催化燃烧检测原理

★取样方式:扩散式或管道式(可选配套气室需控制流速300-500ml/min)

★精度:2% f.s .

★输出信号:4-20 mA/0-5V/RS485/TTL

★预热时间:

★响应时间:t90

★零漂移:≤1%(f . s/年)

★防护等级:Ip65

★外壳:316不锈钢防爆

★温湿度等级:-40℃~+70℃(限值)-40℃~+55℃(典型值)15~95%相对湿度(无冷凝)

★环境压力:86千帕~ 106千帕

★工作电压:dc5v 1%/dc24v 1%

★工作电流:< < 50mA

★重量:0.4公斤

★防爆认证:Ex d ia IIC T6

★保修期:12个月

★使用寿命:2年

★输出接口:5核
