三极管放大电路 关于三极管放大电路中电容的作用

题目：

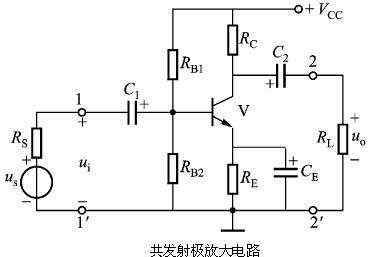

关于三极管放大电路中电容的作用如图中 三极管的共射极放大电路中,电容Ce的作用是什么?这些电容都是有级电容还是无极电容?C1与C2的作用我知道是耦合作用,两个都是既不影响交流信号的传输也不影响三极管的各个极的直流电偏置,我的问题是当C2隔断直流后,那么被放大的直流电流从三极管e极出来以后经过Re再经过RL最后到C2的时候不就过不去了吗?剩下的负载不还是最初的交流信号吗 何来放大之说阿?

解答：

Ce是旁路电容,它使得Re只对直流信号有负反馈,对交流信号无负反馈,目的是既达到稳定静态工作点,又不至于使交流放大倍数下降.这个电容一般是有极性的电解电容.对于这个电路的理解,要主意到它是交流放大电路,不是直流放大电路,C2的作用就是把放大的交流信号“滤”出来给负载RL.要知道三极管的β值是集电极电流的变化（输入信号）除以基极电流的变化（输出信号）,而β值远大于1,所以在电路是有放大作用的.对于本例,u0/ui(电压放大倍数)可以用微变等效电路法计算出约为－β(Rc//RL)/rbe（负号表示反相）. 再问： 到C2是放大后的交流信号？你说的这个被放大的交流信号是什么意思阿 ？是不是说这个时候之前的小交流信号已经变成了大交流信号了？集电极那端加的是一直是直流电流，从发射极出来的不是被放大的后的直流电流以及混着的交流信号的电流吗？然后负载是需要大的直流电流带动的，小交流信号也就被一起放出来了，这样理解是吗， 再答： 集电极电流是随着基极电流变化而变化的，变化幅度是基极的β倍，集电极瞬时电流中既有直流成分（直流偏置电流Icq）,也有交流信号电流。你所说的“集电极那端加的一直是直流电流”是不正确的。还有就是别忽视了你这个是电压放大器，不是电流放大器，所谓放大要从交流输出电压与输入电压的比值来看。
