综合布线系统工程 《综合布线系统工程设计规范》详细解读

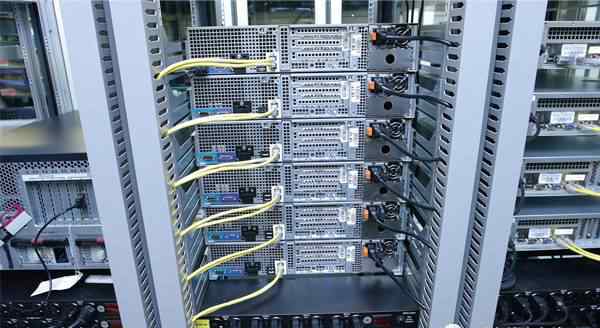

(1)《综合布线系统工程设计规范》GB50311

根据国际标准体系的构成和我国布线标准缺失的部分，增加了工业环境布线章节，但数据中心布线系统和家庭布线系统不在本规范范围内。为了更好地实现“宽带中国”的国家战略目标，本规范增加了第四章“光纤到用户单元”，并分别提出了系统组成、设备配置、产品选型、性能指标等内容。为了与建筑电气工程等国家标准保持一致，安装设计的内容有所扩大。

新标准内容的变化体现如下:

补充完善术语。

2.系统设计

参照国际标准ISO/IEC 11801，对内容进行同等的消化、吸收和引用。主要体现在系统分类、网络拓扑、系统组成、电缆长度、系统指标等方面。

根据原规范，作为一个布线工程，设计内容应从工作区、布线子系统、干线子系统、楼群子系统、设备间、进线间、管理七个部分完成。但会加强进线的设置要求，注意外网的接入和入口设施安装场地的技术要求。

辅助光纤布线系统的分类和组成。

综合考虑项目的实际需求、产品的现状、技术的发展、项目的成本等因素，结合布线的层次设置，提出不同使用场合、不同应用层次的建筑物所支持的电缆、信息插座、布线模块、跳线等产品组合的具体要求。

列出综合布线系统各子系统的电缆长度限制以及各种网络应用中可支持的传输距离。系统中不同的子系统和网络应用对电缆长度的要求不同，往往会导致设计上的误区，但对于布线工程系统的设计来说尤为重要，是保证布线传输性能的关键。

屏蔽布线系统的选择原则和设计要点力求可操作性。

结合国外标准，在采用多用户信息插座和集合点两种方案时，对开放式办公布线系统的设计要点进行了补充和修改。

3.系统配置

与2007版相比，这一部分的内容不仅会考虑项目的实际需要，还会根据项目的实际情况和网络的构成，留有冗余和备份。这部分是标准的关键部分，充分体现了可用性。

工作区的划分区域由不同类型的建筑功能区决定。

信息插座的配置数量。

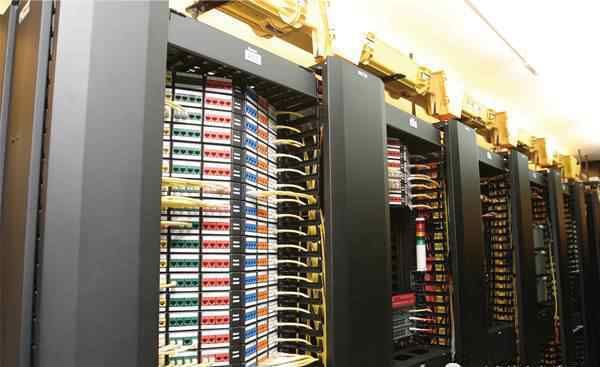

确定了安装在电信机房、设备机房和进线机房的FD、BD、CD的配置数量和连接方式，以及各种类型的接线模块和入口设施的跳线。

4.管理

提出文档和标签管理的层次、内容和要求，突出智能分发系统的应用需求。

5.系统指示器

国际标准中的系统指标提供两个表，即建议表和待实施表。但在设计中，我们只关注推荐表提供的技术指标，并加以补充和完善。

根据永久链路和通道的组成，提出推荐的性能指标要求。

提出屏蔽布线系统应考虑的指标内容。

提出铜导线的电流、电压、载流量等要求。

提出光纤通道指标要求。

6.安装过程

提出设定工艺要求(如门、环境温湿度、灰尘等。)的工作区、电信机房、设备机房和进线机房，特别是预测电信机房和设备机房的面积要求。

在电缆敷设中，对敷设管道的弯曲半径、管径和截面积的利用率列出了新的修正数据。

开式和闭式电缆敷设的比较、应用场合和要求。

7.电气保护和接地

提供了电缆线路与电力线路、电气设备和其他建筑管道之间的间距要求，特别强调了电子信息系统干扰源对信息传输质量和安全的影响。

提出了接地指标和接地导体的要求。强调布线系统的接地部分，等电位接地和公共接地。

特别提出当双绞线电缆从建筑物外部引入时，应选择相应的信号线浪涌保护器。这一要求被保留为强制性条款。

8.防火

原始规范列出了国际、北美和欧洲电缆防火测试标准，并有相应的对应关系。本标准将根据目前国内标准中通信阻燃电缆的分类要求提出。提出更具可操作性的申请条款。

(2)《综合布线系统工程验收规范》GB50312

总的来说，新规范只是对原规范的部分改进和补充，原结构并没有大的改变。

1、设备和试验仪器检查

，提出电缆取样的长度。

提出电缆取样的要求和比例。

强调检查测试仪器的准确性和工具的完整性。

2、设备安装和电缆布置原则上应符合设计要求

3、各种电缆保护措施(主要为电缆保护措施)原则上应符合设计要求。

4.电缆封端

提出包括RJ45和非RJ45插座在内的接线图的正确使用要求。

5.管理

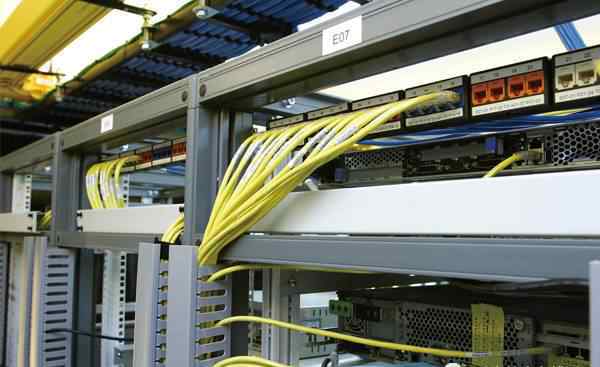

对接线系统标识的标签设置位置、内容和材料提出要求。

布线管理软件和智能布线设备应经过专门验收。

不同安装地点接线模块色码的规定。

布线工程管理水平。

6、工程验收

提高布线工程质量的评价标准。

完善布线工程验收文件的内容要求。

完善项目检查项目和内容。

7、工程电气试验

对仪器的精度校正和有效期以及人机界面的本地化提出相关要求。

重点测试基本链路、永久链路和通道的连接模型和测试要求。

指标参数分两个表列出，推荐且需要执行，重点是条文说明中的补充内容。

光纤链路测试

增加了大篇幅的光纤测试内容，列出了光纤通道测试的指标值和衰减的计算公式。

在标准的编制过程中，需要不断控制新的布线标准、技术和产品开发，做好市场调研，发挥各方面的积极作用，依靠社会各方面的协调和努力，使标准早日高质量地服务于市场。

(3)规范强制性规定

目前，与综合布线系统建设相关的标准中只有三条强制性规定，介绍如下。

在GB50311中:

增加“4.1.1在公共电信网已实现光纤传输的地区，在建筑物内设置用户单元时，必须通过光纤向用户单元建设通信设施。”

本文的实现条件是公共电信网的传输网络采用光纤传输系统。我国除西藏以外的部分县尚未实现这一条件，大部分电信传输网采用SDH光纤传输方式。如果交换局之间不实现光纤传输系统，就很难实现“光纤到用户”。

用户单元(user unit)被定义为在建筑物中占据一定空空间，并且需要与公共电信网络直接互连的用户区域。一般指有出租物业的商住楼。

本文为强制性条文，是根据《宽带中国战略与实施方案》的目标要求，为加快宽带网络建设，确保项目有效实施而提出的。目前，商住写字楼和公共建筑中的一些自用写字楼将建筑中的一些楼层或区域出租给相关公司或企业作为办公场所，这些出租区域的使用面积、空划分和区域功能的需求往往会随着承租人的变化而变化。同时，对信息通信服务和带宽要求较高的公司或企业用户，一般会自建企业级计算机局域网和布线系统供自己使用，并直接接入公共通信网的接入系统。对于用户使用的这类建筑区域，如果按照传统的综合布线系统进行设计，会出现信息点位置和数量的偏差，造成原有工作空间布线设备资源的浪费；同时通过多层布线或建筑物的计算机网络与公共通信网络进行通信，不方便用户使用通信服务。本规范提出了“光纤到用户单元”建设通信设施的要求，即能够满足用户对高速、大带宽数据和多媒体业务的需求，适应当前和未来通信业务的快速增长；还能有效避免通信设施的频繁改扩建；同时也为用户自由选择电信运营商创造了便利条件。

增加“4.1.2从光纤到用户单元的通信设施设计必须满足多个电信业务运营商平等接入和用户单元通信业务用户自由选择电信业务运营商的要求。”

国务院发布的《宽带中国战略与实施方案》提出了宽带网络作为国家公共基础设施的法律地位；规范宽带市场竞争行为，保障公共服务领域公平进入；将宽带网络建设纳入当地城乡规划和土地利用总体规划；加强宽带网络设施与城市其他通信管线、住宅区、公共建筑等管线的协调，加强战略指导和统筹部署。

根据原信息产业部、原建设部联合发布的《关于进一步规范住宅小区和商住楼通信管道及通信设施建设的通知》(信息产业部(2007)24号)，“房地产开发企业和项目经理不得与电信运营商签订住宅小区和商住楼通信管道等通信设施接入和使用垄断协议， 并且不得以任何方式限制其他电信运营商的接入和使用，不得限制用户自由选择电信服务的权利”因此，规范将此规定视为强制性规定，需要在工程建设中严格执行和审查。

增加“4.1.3新建光纤到用户单元通信设施工程的地下通信管道、配电管网、电信机房、设备机房等通信设施，必须与建设工程同时建设。”

这一条是强制性的，必须严格执行。光纤到用户单元通信设施作为基础设施，该项目建设由电信运营商和建设者共同承担。为了保证通信设施工程的质量，施工方承担的通信设施工程施工的大部分支管都属于隐蔽工程的施工范围。在工程建设前期，要与土建统一规划设计，在施工和验收阶段同步实施，避免重复施工对建筑物和用户的影响。

原(2007)规范中8.0.9的内容保留，改为7.0.9“双绞线电缆从外部进入建筑物时，应选用自适应信号线浪涌保护器。”

为了防止雷击瞬间产生的电流和电压通过双绞线电缆引入接线入口设施，对接线设备和通信设施造成损坏，甚至造成火灾或人员伤亡，应采取相应的保护措施。入口设施应配备带线路浪涌保护器的接线模块，指标性能要求应符合设计文件要求。

在GB50312中:

保留原(2007)规范中5.2.5的内容，改为5.2.5“双绞线电缆从建筑物外部进入建筑物时，应选用自适应信号线浪涌保护器。”

注:全文摘自《数据中心综合布线系统应用技术》一书。该书由中国勘察设计协会工程智能设计分会副秘书长张毅先生与布线行业各企业、一线专业人士共同撰写。从综合布线的发展背景到目前的市场情况，以数据中心综合布线系统为中心，围绕布线结构框架设计、电缆选择、施工等重要环节进行了详细的分类和阐述。
